Proyecciones Isometricas

Una proyección isométrica es un método gráfico de representación, más específicamente una axonométrica cilíndrica ortogonal. Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

En diseño industrial se representa una pieza desde diferentes puntos de vista, perpendicular a los ejes coordenados naturales. Una pieza con movimiento mecánico presenta en general formas con ejes de simetría o caras planas. Tales ejes, o las aristas de las caras, permiten definir una proyección ortogonal.

Se puede fácilmente dibujar una perspectiva isométrica de la pieza a partir de tales vistas, lo que permite mejorar la comprensión de la forma del objeto.

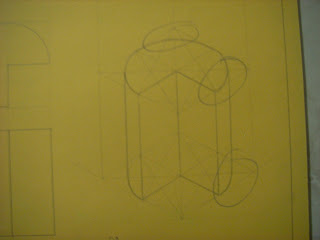

Vista isometrica octogonal es cuando son cilindros o bases circulares

Vista isometrica en 180° en cuando la pieza o la vista se gira en 180°

Espero que le aya sido de gran ayuda este blog y que les aya gustado para que tenga un poco mas de información sobre las proyecciones isometricas.
